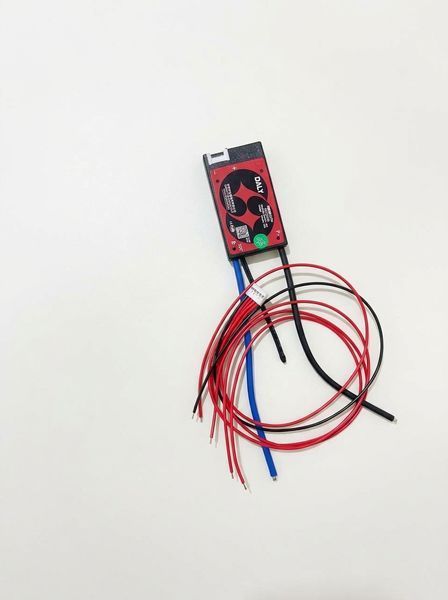

Плата захисту BMS Daly 4S 12V 20A LiFePO4 із балансуванням (симетрична)

Основні переваги BMS Daly 4S 20A LiFePO4:

1. Повний захист акумулятора: Автоматично вимикає батарею у разі перезаряду, надмірного розряду, струмового перевантаження або короткого замикання.

2. Вбудоване функціональне балансування: Вирівнює напругу на кожній із 4-х комірок у процесі заряджання, запобігаючи дисбалансу та зносу акумуляторів.

3. Симетрична схема (Common Port): Заряджання та розряджання здійснюються через один і той самий порт (P- / B-), що спрощує монтаж та підключення.

4. Волого- та пилозахист (IP65): Плата залита спеціальним компаундом у міцному алюмінієвому корпусі, що захищає електроніку від вологи, пилу та вібрацій.

5. Низьке власне енергоспоживання: Оптимізована схема мінімізує саморозряд акумуляторного блоку в режимі очікування.

Де застосовується BMS Daly 4S 12V 20A?

• Резервне живлення (ДБЖ / UPS / Інвертори): Для збірки компактних 12-вольтових LiFePO4 акумуляторів для котлів, роутерів, освітлення та аварійних систем.

• Портативні зарядні станції та повербанки: Створення саморобних літій-залізо-фосфатних накопичувачів енергії.

• Авто та кемпінг: Акумулятори для автобудинків, катерів, човнових електромоторів та ехолотів.

• Сонячні електростанції: Невеликі автономні та гібридні системи 12V.

Технічні характеристики:

• Виробник: Daly BMS

• Тип акумуляторів: LiFePO4 (літій-залізо-фосфат)

• Кількість серій (S): 4S

• Номінальна напруга батареї: 12.8 V

• Максимальна напруга (повний заряд): 14.6 V

• Максимальний постійний струм розряду: 20 A

• Максимальний струм заряду: 10 A – 20 A

• Напруга виявлення перезаряду (на комірку): ~3.75 V ± 0.05 V

• Напруга відновлення після перезаряду: ~3.6 V

• Напруга виявлення перерозряду (на комірку): ~2.2 V ± 0.05 V

• Напруга відновлення після перерозряду: ~2.5 V

• Струм балансування: 30 мА ± 5 мА

• Тип порту: Симетричний (один порт для заряду та розряду)

• Захист від короткого замикання: Є (із самовідновленням після усунення)

• Діапазон робочих температур: від -20°C до +70°C

Комплектація:

• Модуль BMS Daly 4S 12V 20A LiFePO4

• Шлейф із балансувальними проводами та роз'ємом

⚠️ Поради щодо підключення:

1. Дотримуйтесь суворого порядку підключення: спочатку припаяйте балансувальний шлейф до комірок (починаючи з B- (0V), B1 (3.2V), B2 (6.4V), B3 (9.6V), B4 (12.8V)), перевірте напругу мультиметром на роз'ємі, і тільки потім підключайте шлейф до плати BMS.

2. Не плутайте тип хімії акумуляторів! Ця BMS розрахована виключно на LiFePO4 (3.2V) і не підходить для звичайних Li-ion (3.7V) елементів.

Вбудований Bluetooth-модуль дозволяє підключатися до BMS через додаток на смартфоні для точного регулювання робочих напруг, спостереження за балансуванням у реальному часі та відстеження струмів і температури.

Основні переваги:

• Оптимальна потужність: Тривалий робочий струм 130А забезпечує впевнену роботу в інверторних системах, ДБЖ та силових збірках.

• Моніторинг через Bluetooth: Зручний контроль стану акумулятора та зміна параметрів захисту безпосередньо з екрана смартфона.

• Універсальність хімії: Повна сумісність із Li-ion, LiFePO4 та LTO комірками завдяки гнучкому налаштуванню діапазонів напруги.

• Комплексний захист: Автоматична відсічка при перезаряді, перерозряді, короткому замиканні, надструмі та перегріві.

• Готові силові провідники: Плата оснащена гнучкими термостійкими силіконовими дротами з якісними клемними наконечниками.
